功率表如何接线_功率表接线图

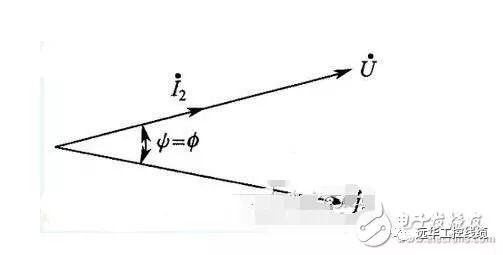

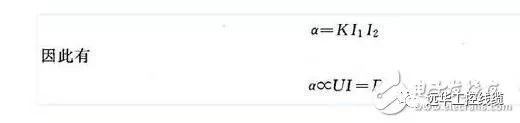

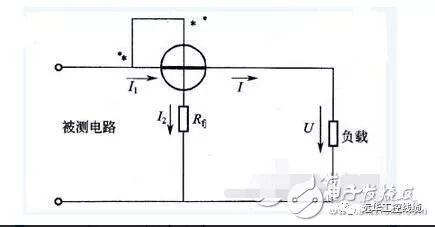

功率表也叫瓦特表。一种测量电功率的仪器。电功率包括有功功率、无功功率和视在功率。未作特殊说明时，功率表一般是指测量有功功率的仪表。 　　电动系测量机构用于功率测量时，其定圈串联接入被测电路；而动圈与附加电阻串联后并联接人被测电路。国家标准规定，在测量线路中，用一个圆加－条水平粗实线和一条竖直细实线来表示电压与电流相乘的线圈。电动系功率表的电路原理图如图1所示。显然，通过定圈的电流就是被测电路的电流I，所以通常称定圈为电流线圈；动圈支路两端的电压就是被测电路两端的电压，所以通常称动圈为电压线圈，而动圈支路也常被称为电压支路。 　　①当用于直流电路的功率测量时，通过电流线圈的电流I；与被测电路电流相等，即 　　I1=I　　图1 电动系功率表的原理电路图　　而电压线圈中的电流Jz可由欧姆定律确定，即 　　由于电流线圈两端的电压降远小于负载两端的电压U，所以可以认为电压支路两端的电压与负载电压tJ是相等的。式（2-21）中R2是电压支路总电阻，它包括电压线圈电阻和附加电阻Rfj。对于一个已制成的功率表，R2是一个常数。又因为电动系功率表可动部分的偏转角为　　即电动系功率表用于直流电路的测量时，其可动部分的偏转角α正比于被测负载功率P。 　　②当用于交流电路的测量时，通过电流线圈的电流I，等于负载电流I，即 　　　　而通过电压线圈的电流I2与负载电压J成正比，即 　　　　式中 Z2——电压支路的总阻抗。 　　由于电压支路中附加电阻R凸总是比较大，在工作频率不太高时，电压线圈的 　　感抗可以忽略不计。因此，可以近似认为电压线圈电流I2与负载电压J是同相的，即I2与山之间的相位差等于零，而I1与I2之间的相位差矽跟J；与山之间的相位差￠相等，如图2所示。 　　因此可得 　　　　图2 I1、U、∮、I2、φ的相位关系　　即电动系功率表用于交流电路的功率测量时，其可动部分的偏转角α与被测电路的有功功率P成正比。虽然这一结论是在正弦交流电路的情况下得出的，但它对非正弦交流电路同样适用。 　　光功率测量 　　用于测量绝对光功率或通过一段光纤的光功率相对损耗。在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表。在光纤测量中，光功率计是重负荷常用表。通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。 　　电气产品检试验 　　变频功率分析仪适用于电力推进、电机、风机、水泵、风力发电、轨道交通、电动汽车、变频器、特种变压器、荧光灯、LED照明等领域的产品检试验、能效评测及电能质量分析。
